Система плазменной резки Powermax45 XP
Система Powermax45® XP позволяет выполнять резку металла большей толщины — до 16 мм, а также обеспечивает более высокую скорость резки, автоматическую корректировку подачи газа для простой настройки и эксплуатации. Pезаки Duramax® Lock поддерживают ручную и механизированную резку в широком диапазоне значений толщины металла, а также улучшенные функциональные возможности строжки и маркировки.
Информация о системах
Применения
Контактная резка
при резке резак перемещается прямо по поверхности заготовки
Резка мелких деталей
узкий разрез при минимальных образовании окалины и площади термического воздействия
Резка вровень
резка в непосредственной близости к базовому металлу при помощи резака с углом установки 45 градусов
Строжка с максимальным снятием
интенсивное снятие металла, глубокие профили строжки и тяжелые операции оплавления металла
Механизированная резка
автоматизированная резка в портативном варианте и резка на столе
Резка в труднодоступных местах
улучшенные возможности визуального обзора и доступа при резке в замкнутом пространстве
Строжка в труднодоступных местах
улучшенные возможности визуального обзора и доступа при выполнении строжки в замкнутом пространстве
Маркировка
выполнение задиров, маркировка деталей, расположений отверстий и сварных швов
Прецизионная строжка
снятие точечных и прихваточных швов при очень низкой силе выходного тока (<25 А)
Неподдерживаемые приложения
Строжка с максимальной чувствительностью
снятие металла с высокой точностью, небольшие профили строжки и несложные операции оплавления металла
Попробуйте Powermax125
Преимущества
Простота использования
- Небольшой размер и легкий вес обеспечивают отличную портативность системы резки материалов толщиной до 16 мм
- Запатентованная технология контактной резки облегчает использование системы Powermax45 XP даже для операторов, работающих с ней впервые
- Технология Smart Sense™ постоянно обеспечивает правильную настройку давления газа
Превосходная универсальность
- Интерфейс ЧПУ и подключение резаков по технологии FastConnect™ позволяют работать как с ручными, так и механизированными резаками
- Широкий диапазон конфигураций резака для процессов ручной и автоматизированной резки
- Доступен широкий диапазон возможностей применения благодаря специальным расходным деталям для резки мелких деталей, резки в труднодоступных местах, строжки, прецизионной строжки и маркировки
Максимальная производительность
- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 6 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и на подготовку кромок
- Переключатель блокировки резака — новая функциональная возможность — ускоряет и упрощает замену расходных деталей
Прочность и надежность
- Резаки Duramax® Lock характеризуются высокой ударопрочностью и термостойкостью
- Технология SpringStart™ обеспечивает согласованный запуск и оптимальную работу резака
- Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
Конструкция оборудования обеспечивает низкое воздействие на окружающую среду
- Эффективность плазменной резки на 11 % выше по сравнению с предыдущей версией системы, что обеспечивает более высокую производительность резки при меньшей силе тока и позволяет выполнять больший объем работы за меньшее время
- Все детали системы плазменной резки подлежат вторичной переработке
- Масса на 14 % меньше по сравнению с предыдущей версией системы, мощность резки выше
Технические характеристики
| Значения входного напряжения (±10 %) |
CSA | 200–240 В, 1-ф., 50–60 Гц Или 480 В, 3-ф., 50–60 Гц1 |
|---|---|---|
| CE/CCC | 230 В, 1-ф., 50–60 Гц Или 400 В, 3-ф., 50–60 Гц |
|
| Входной ток при 6,5 кВт |
CSA | 200–240 В, 1-ф., 39/32 А Или 480 В, 3-ф., 9,4 А1 |
| CE/CCC | 230 В, 1-ф., 33 А Или 400 В, 3-ф., 10 А |
|
| Выходной ток | 10–45 А | |
| Номинальное выходное напряжение | 145 В пост. тока | |
| Рабочий цикл при 40 °C |
CSA |
50 % при 45 А, 200–240 В, 1-ф. |
| CE/CCC | 50 % при 45 А, 230 В, 1-ф. 60 % при 41 А, 230 В, 1-ф. 100 % при 32 А, 230 В, 1-ф. 50 % при 45 А, 400 В, 3-ф. 60 % при 41 А, 400 В, 3-ф. 100 % при 32 А, 400 В, 3-ф. |
|
| Напряжение холостого хода | 275 В пост. тока (200–240 В, CSA/CE/CCC и 480 В, CSA) 265 В пост. тока (400 В CE/CCC) |
|
| Размеры с ручками | 442 мм Г; 173 мм Ш; 357 мм В | |
| Масса с резаком 6,1 м | CSA | 14 кг |
| CE/CCC | 15 кг | |
| Источник газа | Резка: воздух (чистый, сухой, обезжиренный), азот, F5 Строжка: воздух (чистый, сухой, обезжиренный), азот, F5 Маркировка: воздух (чистый, сухой, обезжиренный), аргон |
|
| Рекомендуемая скорость потока и давление газа на входе |
188 л/мин при 5,9 бар | |
| Длина входящего силового кабеля | 3 м | |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | |
| Требования к приводу двигателя | 12.5 кВА (10 кВт) для полного вывода 45 А | |
| Электрический КПД | 88 % | |
| Пригодность к переработке | 100 % | |
| Сертификаты | Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. CCC — для использования в Китае. Система имеет следующие сертификаты: CE, RCM, ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. | |
| Гарантия | Источник тока: 3 года Резак: 1 год |
|
1 Для использования только в Северной Америке.
Работа с использованием двигателя-генератора
| Номинальная мощность двигателя | Выходной ток системы | Производительность (растяжение дуги) |
|---|---|---|
| 10 кВт | 45 А | Полная |
| 8 кВт | 45 А | Ограниченная |
| 6 кВт | 30 A | Полная |
Толщина
| Толщина | Толщина | Скорость резки |
|---|---|---|
| Резка | ||
| Рекомендуемая | 16 мм 22 мм |
500 мм/мин 250 мм/мин |
| Предельная (ручная резка) | 29 мм | 125 мм/мин |
| Прожиг* | 12 мм | |
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
| Толщина | Скорость съема металла | Профиль кромки |
|---|---|---|
| Строжка | ||
| Типичная строжка | 3,4 кг в час | 3,2 мм Г x 6,8 мм Ш |
Производственная технологическая карта резки
| Материал | Толщина дюймы |
Сила тока A |
Технологическая скорость резки* дюйм/мин |
|
|---|---|---|---|---|
| Низкоуглеродистая сталь | 10 GA | 45 | 181 | |
| 1/4 | 45 | 72 | ||
| 3/8 | 45 | 38 | ||
| 1/2 | 45 | 24 | ||
| 5/8 | 45 | 16 | ||
| Нержавеющая сталь | 10 GA | 45 | 134 | |
| 1/4 | 45 | 59 | ||
| 3/8 | 45 | 29 | ||
| 1/2 | 45 | 19 | ||
| 5/8 | 45 | 13 | ||
| Алюминий | 1/8 | 45 | 263 | |
| 1/4 | 45 | 104 | ||
| 3/8 | 45 | 42 | ||
| 1/2 | 45 | 26 | ||
| 5/8 | 45 | 14 | ||
| Материал | Толщина мм |
Сила тока A |
Технологическая скорость резки* мм/мин |
|---|---|---|---|
| Низкоуглеродистая сталь | 3 | 45 | 5590 |
| 6 | 45 | 2110 | |
| 10 | 45 | 920 | |
| 12 | 45 | 690 | |
| 16 | 45 | 400 | |
| Нержавеющая сталь | 3 | 45 | 4725 |
| 6 | 45 | 1695 | |
| 10 | 45 | 870 | |
| 12 | 45 | 540 | |
| 16 | 45 | 320 | |
| Алюминий | 3 | 45 | 7120 |
| 6 | 45 | 3095 | |
| 10 | 45 | 1015 | |
| 12 | 45 | 745 | |
| 16 | 45 | 340 |
* Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm. Для получения оптимальной производительности фактические значения скорости резки могут отличаться в зависимости от используемой системы. Дополнительную информацию см. в руководстве оператора.
Забота об окружающей среде — основная ценность компании Hypertherm. Наши продукты Powermax разработаны таким образом, что по своим показателям они соответствуют или превосходят нормативные требования к охране окружающей среды, включая требования, изложенные в директиве RoHS.
Информация для заказа
Посетите нашу страницу «Где купить», чтобы найти потенциального партнера, или свяжитесь с компанией Hypertherm напрямую, если Вам необходима дополнительная помощь.
Стандартные конфигурации
Ниже приведены наиболее распространенные конфигурации систем, в состав которых входит источник тока, резак и рабочий провод.
| Ручной резак 75° | Ручные резаки 75° и 15° | |||
|---|---|---|---|---|
| Источники тока | Конфигурации напряжения | Провод 6,1 м | Провод 15,2 м | Провода 6,1 м |
| без дистанционного подвесного выключателя | ||||
| Стандартный источник тока | 200–240 В CSA1 | 088112 | 088114 | |
| Источник тока с портом CPC и делителем напряжения | 200–240 В CSA1 | 088113 | 088115 | 088124 |
| Стандартный источник тока | 480 В CSA1 | 088126 | 088128 | |
| Источник тока с портом CPC и делителем напряжения | 480 В CSA1 | 088127 | 088129 | |
| Стандартный источник тока | 230 В CE/CCC3 | 088130 | 088132 | |
| Источник тока с портом CPC и делителем напряжения | 230 В CE/CCC3 | 088131 | 088133 | |
| Стандартный источник тока | 400 В CE/CCC3 | 088144 | 088146 | |
| Источник тока с портом CPC и делителем напряжения | 400 В CE/CCC3 | 088145 | 088147 | |
| Полноразмерный механизированный резак 180° | ||||||||
|---|---|---|---|---|---|---|---|---|
| Источники тока | Конфигурации напряжения | Провод 7,6 м | Провод 10,6 м | Провод 15,2 м | ||||
| с дистанционным подвесным выключателем | без дистанционного подвесного выключателя | с кабелями входов-выходов (без дистанционного подвесного выключателя) | с дистанционным подвесным выключателем | с дистанционным подвесным выключателем | без дистанционного подвесного выключателя | с кабелями входов-выходов (без дистанционного подвесного выключателя) | ||
| Источник тока с портом CPC и делителем напряжения | 200–240 В CSA1 | 088116 | 088121 | 088117 | 088118 | 088122 | ||
| Источник тока с портом CPC, делителем напряжения и последовательным портом | 200–240 В CSA1 | 088119 | 088120 | |||||
| Источник тока с портом CPC и делителем напряжения | 230 В CE/CCC3 | 088134 | 088141 | 088135 | 088136 | |||
| Источник тока с портом CPC, делителем напряжения и последовательным портом | 230 В CE/CCC3 | 088139 | 088140 | |||||
| Источник тока с портом CPC и делителем напряжения | 400 В CE/CCC3 | 088148 | 088155 | 088149 | 088150 | |||
| Источник тока с портом CPC, делителем напряжения и последовательным портом | 400 В CE/CCC3 | 088153 | 088154 | |||||
| Полноразмерный механизированный резак 180° и ручной резак 75° | ||
|---|---|---|
| Источники тока | Конфигурации напряжения | Провода 6,1 м и 7,6 м |
| с дистанционным подвесным выключателем | ||
| Источник тока с портом CPC и делителем напряжения | 200–240 В CSA1 | 088123 |
1 Для использования в Северной и Южной Америке и Азии, за исключением Китая.
2 Для использования только в Северной Америке.
3 Для использования во всех регионах, за исключением Северной Америки.
Конфигурации на заказ
Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.
Варианты источника тока
| Стандартный источник тока | Источник тока с портом CPC и делителем напряжения | Источник тока с портом CPC, делителем напряжения и последовательным портом | |
|---|---|---|---|
| 200–240 В CSA1 | 088092 | 088104 | 088105 |
| 480 В CSA2 | 088095 | 088110 | 088111 |
| 230 В CE/CCC3 | 088093 | 088106 | 088107 |
| 400 В CE/CCC3 | 088094 | 088108 | 088109 |
1 Для использования в Северной и Южной Америке и Азии, за исключением Китая.
2 Для использования только в Северной Америке.
3 Для использования во всех регионах, за исключением Северной Америки.
Начальные комплекты расходных деталей
При заказе индивидуально настраиваемой системы можно выбрать один или несколько комплектов расходных деталей из следующих вариантов:
| Ручная резка | Механизированная резка | Механизированная резка с чувствительным к сопротивлению кожухом | |
|---|---|---|---|
| Комплект | 428559 | 428560 | 428561 |
Варианты резаков Duramax® Lock
Роботизированные резаки и мини-резаки Duramax®, а также резаки Duramax® Hyamp® совместимы с системой Powermax45 XP.
| Ручные резаки | Механизированные резаки | Роботизированные резаки | |||||
|---|---|---|---|---|---|---|---|
| Длина кабеля | 75° | 15° | 180° | Мини 180° | 45° | 90° | 180° |
| 4,5 м | 059476* | 059481* | |||||
| 6,1 м | 088164 | 088162 | |||||
| 7,6 м | 088167 | 059482* | 059464* | 059465* | 059466* | ||
| 10,6 м | 088168 | 059483* | |||||
| 15,2 м | 088165 | 088163 | 088169 | 059484* | |||
| 22,8 м | 059475* | 059472* | 059480* | ||||
* Без переключателя блокировки резака
Кабели
| Рабочие провода | Кабели управления | |||||
|---|---|---|---|---|---|---|
| Длина кабеля | Ручной зажим | Дистанционный подвесной выключатель | ЧПУ, лепестковый разъем, делитель напряжения | ЧПУ, лепестковый разъем, без делителя напряжения | RS-485 Последовательная связь, без разъема | RS-485 Последовательная связь, D-образный разъем |
| 7,6 м | 223595 | 128650 | 228350 | 023206 | 223236 | 223239 |
| 15,2 м | 223596 | 128651 | 228351 | 023279 | 223237 | 223240 |
| 22,8 м | 223127 | 128652 | ||||
Ресурсы
Руководства и документы
Переходник для наборов расходных деталей Для семейств резаков Duramax и Duramax Lock для систем Powermax 2-я редакция (Русский/Russian)
Последнее обновление
24.04.2023
PDF (674KB)
Перейдите на новую платформу неразъемно-комплектных наборов расходных деталей!
Неразъемно-комплектный набор расходных деталей Hypertherm — это передовой продукт, который позволяет отказаться от использования традиционных расходных деталей для плазменной резки. Каждый неразъемно-комплектный набор расходных деталей оптимизирован для определенных процессов и значений силы тока, что позволяет обеспечить высокую производительность системы и одновременно значительно облегчить использование деталей, необходимых для плазменной резки или строжки.
Модернизация неразъемно-комплектных наборов расходных деталей и адаптеров Hypertherm
Адаптер для наборов расходных деталей
Адаптер для неразъемно-комплектных наборов расходных деталей позволяет дополнительно модернизировать систему и перейти от использования стандартных расходных деталей на новую платформу неразъемно-комплектных наборов расходных деталей Hypertherm.
Адаптер предназначен для использования с указанными ниже системами и резаками. Обращаем ваше внимание на то, что при использовании комплектного набора расходных деталей на резаках Duramax® или Duramax® Lock с адаптером не предусмотрена возможность передачи данных для автоматической настройки процесса обработки и данных об использовании набора расходных деталей. Данная функция доступна для систем Powermax® SYNC™ с технологией резаков SmartSYNC™.
|
Система |
Тип резака |
Артикул адаптера |
|
Powermax45® XP |
Резаки Duramax® Lock для ручной, механизированной и роботизированной резки |
|
|
Powermax65® |
Резаки Duramax для ручной, механизированной и роботизированной резки |
|
|
Powermax85® |
||
|
Powermax105® |
Контактная резка и FineCut® для ручных резаков
|
Неразъемно-комплектные наборы расходных деталей Hypertherm |
|
|
Процесс |
Неразъемно-комплектный набор расходных деталей |
|
45 А |
|
|
Ручная резка FineCut |
|
|
Расходные детали, которые заменяет набор |
||||
|
Защитный экран |
Сопло | Электрод |
Кожух |
Завихритель |
|
220818 |
220941 |
220842 или |
220854 |
220857 |
|
220931 |
220930 |
220947 |
||
Размеры этих неразъемно-комплектных наборов расходных деталей отличаются от размеров традиционных расходных деталей, что следует учитывать при использовании шаблонов и инструкций по резке.

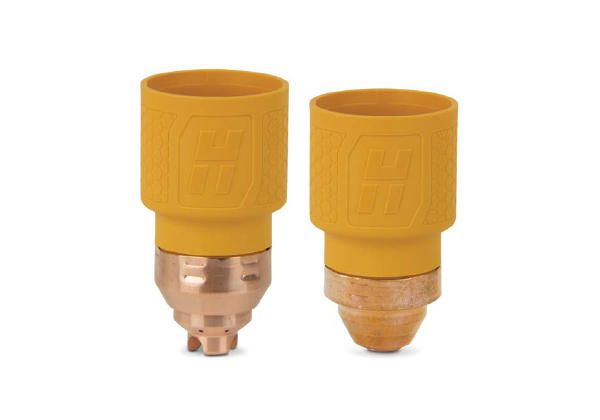

Неразъемно-комплектный набор расходных деталей Drag:
Неразъемно-комплектный набор расходных деталей FineCut:
Механизированная резка и FineCut® для механизированных резаков
Расходные детали для механизированных систем можно использовать в ручных резаках.
|
Неразъемно-комплектные наборы расходных деталей Hypertherm |
|
|
Процесс |
Неразъемно-комплектный набор расходных деталей |
|
45 А |
|
|
Механизированная резка FineCut |
|
|
Комплект колец омического контакта |
(включает в себя 3 кольца омического контакта 420580) |
|
Расходные детали, которые заменяет набор |
||||
|
Защитный экран |
Сопло | Электрод |
Кожух |
Завихритель |
|
220817 или |
220941 |
220842 или 220777 |
220854 или 220953 |
220857 |
|
220948 или 220955 |
220930 |
220947 |
||
Строжка с максимальным съемом и с максимальной чувствительностью
|
Неразъемно-комплектные наборы расходных деталей Hypertherm |
|
|
Процесс |
Неразъемно-комплектный набор расходных деталей |
|
Строжка с максимальным съемом, 45–85 А |
|
|
Строжка с максимальной чувствительностью, 45–85 А |
|
|
Расходные детали, которые заменяет набор |
||||
|
Защитный экран |
Сопло | Электрод |
Кожух |
Завихритель |
|
220798 |
220797 |
220842 |
220854 |
220857 |
|
420480 |
||||
Стандартные расходные детали
Связанные обновления
Система плазменной резки Powermax45 SYNC
Для специалистов по обработке металла, которым требуется универсальная система, способная выполнять строжку, резку и маркировку, система Powermax45® SYNC обеспечивает наилучшую окупаемость затрат. Система плазменной резки Powermax45 SYNC входит в семейство Hypertherm® Powermax®. Она оснащена встроенными интеллектуальными функциями и запатентованным неразъемно-комплектным набором расходных деталей, срок службы которого может в пять раз превышать срок службы расходных деталей конкурирующих систем, а мощность резки превышает конкурирующие системы с более высокой силой тока.
Дополнительная информация
ProNest 2025 LT
ProNest® LT — программное обеспечение для раскроя, предназначенное для промышленной механизированной резки металлов малой толщины в производственных условиях.
Дополнительная информацияСвязанные продукты
Адаптер для наборов расходных деталей Hypertherm
Адаптер для наборов расходных деталей позволит вам перейти на новую линейку наборов расходных деталей Hypertherm при условии, что у вас уже есть система Powermax45® XP с резаком Duramax® Lock или система Powermax65®, Powermax85®, Powermax105® с резаком Duramax.
Дополнительная информация
Чехлы для защиты системы от пыли
Чехлы для защиты системы от пыли изготовлены из огнестойкого винила и предназначены для защиты Вашей системы плазменной резки Powermax от пыли и грязи
Дополнительная информация

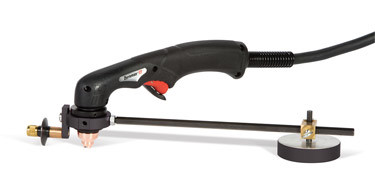

Шаблон для круговой плазменной резки
Шаблоны для круговой плазменной резки позволяют вырезать круги диаметром до 28 дюймов.
Дополнительная информация
ProNest 2025 LT
ProNest® LT — программное обеспечение для раскроя, предназначенное для промышленной механизированной резки металлов малой толщины в производственных условиях.
Дополнительная информация
Design2Fab 6
Design2Fab® — ПО для построения и размещения на листах металла разверток соединительных частей воздуховодов, а также опор, кронштейнов, фланцев и т. д. для систем ОВКВ.
Дополнительная информация
