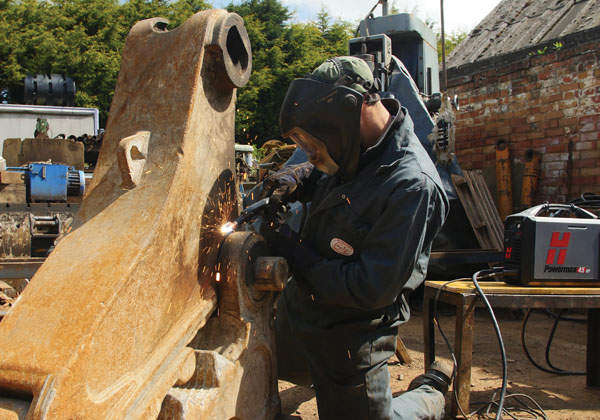

Powermax45 XP プラズマシステム

Powermax45^® XP プラズマ切断機は、最大 16 mm の推奨切断能力、高速の切断速度、そして迅速で簡単なセットアップと操作を可能にする自動ガス調整機能を備えています。Duramax^® Lock トーチは、強化されたガウジングとマーキング性能で様々な厚さの金属ハンド/マシン切断に対応します。

購入場所

見積を依頼する

Powermax システムを比較する

システム情報消耗部品情報お問い合わせ先

購入場所

システム情報

用途

ドラッグ切断

トーチをドラッグしてワークピースを横断

マシン切断

ポータブルな自動機能とテーブル切断

より長いリーチが必要なガウジング

チが必要なガウジング – 狭い場所でのガウジングの際に、より優れた可視性とアクセス性を提供

サポートされていないアプリケーション

最大制御ガウジング

精度の高い金属除去、浅いガウジング断面、軽い金属洗浄

Powermax125 をお試しください

結果

優れた使い易さ

16 mm 定格切断システムで小型軽量化のらくらくポータブルを実現
Powermax45 XP の特許取得済みのドラッグ切断テクノロジーで、初めてのオペレーターでも簡単にきれいな切断が可能
Smart Sense™ テクノロジーによる、確実で常に正しいエア圧力設定

卓越した万能性

CNC インターフェイスと FastConnect™ トーチ接続でハンドトーチとマシントーチ両方の使用が可能
ハンドヘルドと自動の両方で、広範囲にわたるトーチスタイルから選択が可能
微細な形状の切断、より長いリーチが必要な切断、ガウジング、正確なガウジング、マーキング用の特殊消耗部品によって、様々なアプリケーションに適用が可能

最大生産性

板厚 6 mm の軟鋼において、ガス溶断に比べて 1.5 倍の切断スピードで作業を完了
優れた切断とガウジング品質で研磨や端部の仕上げにかける時間を節約
新しいトーチ無効化スイッチ機能で、消耗部品が簡単にすばやく交換可能

優れた耐久性と信頼性

Duramax® Lock トーチは、強い衝撃と高熱に耐えるデザイン
SpringStart™ テクノロジーにより、一貫したスタートとより最適化されたトーチ性能を実現
最も過酷な条件でも優れた性能を発揮することを保証する Hypertherm Certified™ で裏打ちされた信頼性

環境への影響が少ないデザイン

プラズマ切断の効率性はそれ以前の方法より効率性が 11% 優れているため、これまでよりも少ない電力や時間で生産性が向上
すべてのプラズマシステムコンポーネントはリサイクル可能
以前のシステムより 14% 軽く、より優れた切断力を発揮

仕様

入力電圧 (± 10%)	CSA	200 ~ 240 V、単相、50 ~ 60 Hz 要么 480 V、3 相、50 ~ 60 Hz¹
入力電圧 (± 10%)	CE/CCC	230 V、単相、50 ~ 60 Hz 要么 400 V、3 相、50 ~ 60 Hz
入力電流 6.5 kW 時	CSA	200 ~ 240 V、単相、39/32 A 要么 480 V、3 相、9.4 A¹
入力電流 6.5 kW 時	CE/CCC	230 V、単相、33 A 要么 400 V、3 相、10 A
出力電流	10 ~ 45 A
定格出力電圧	145 VDC
使用率 (40°C 時)	CSA	50%（45 A、200 ~ 240 V、単相時） 60%（41 A、200 ~ 240 V、単相時） 100%（32 A、200–240 V、単相時） 50%（45 A、480 V、3 相時） 60%（41 A、480 V、3 相時） 100%（32 A、480 V、3 相時）
使用率 (40°C 時)	CE/CCC	50%（45 A、230 V、単相時） 60%（41 A、230 V、単相時） 100%（32 A、230 V、単相時） 50%（45 A、400 V、3 相時） 60%（41 A、400 V、3 相時） 100%（32 A、400 V、3 相時）
最大無負荷電圧 (OCV)	275 VDC（型号为 200 ~ 240 V、CSA/CE/CCC および 480 V、CSA） 265 VDC（400 V CE/CCC）
寸法 (ハンドル込み)	奥行き 442 mm、幅 173 mm、高さ 357 mm
6.1 m トーチを含む重量	CSA	14 kg
6.1 m トーチを含む重量	CE/CCC	15 kg
ガス供給	切断：エア (クリーン、ドライ、オイルなし) 、窒素、F5 ガウジング：エア (クリーン、ドライ、オイルなし) 、窒素、F5 マーキング：エア (クリーン、ドライ、オイルなし) アルゴン
推奨切断能力ガス入力流量/圧力	188 l/分 (5.9 バール時)
電源ケーブル長	3 m
電源装置型式	インバータ – IGBT
エンジン駆動要件	45 A フル出力において 12.5 kVA (10 kW)
電気効率	88%
再生利用率	100%
認定テストマーク	認定：米国、中国以外のアジアでの使用向けCCC - 中国での使用向けCE、RCM、GOST-TR、UkrSEPRO、セルビア AAA は、ヨーロッパ、オーストラリア、ベラルーシ、カザフスタン、ロシア、セルビア、ウクライナ、および認定されるその他の国々での使用向けです。
保証	電源装置：3 年トーチ：1 年

¹ 米国のみでの使用向け。

エンジン駆動発動機によるオペレーション

エンジン駆動定格	システム出力電流	性能 (アーク伸張性)
10 kW	45 A	フル
8 kW	45 A	制限あり
6 kW	30 A	フル

切断能力

切断能力	板厚	切断速度
	切断
推奨切断能力	16 mm 22 mm	500 mm/分 250 mm/分
分離 (ハンド切断)	29 mm	125 mm/分
ピアス能力*	12 mm

* ハンドおよび自動トーチ高さコントロール用のピアス率

切断能力	メタル除去量	深さ x 幅
	ガウジング
通常のガウジング	3.4 kg/時	奥行き 3.2 mm X 幅 6.8 mm

製造切断条件表

材料	板厚インチ	電流アンペア (A)	製造切断速度* インチ/分
軟鋼	10 ゲージ	45	181
	1/4	45	72
	3/8	45	38
	1/2	45	24
	5/8	45	16
ステンレス	10 ゲージ	45	134
	1/4	45	59
	3/8	45	29
	1/2	45	19
	5/8	45	13
アルミ	1/8	45	263
	1/4	45	104
	3/8	45	42
	1/2	45	26
	5/8	45	14

材料	板厚 mm	電流アンペア (A)	製造切断速度* mm/分
軟鋼	3	45	5590
	6	45	2110
	10	45	920
	12	45	690
	16	45	400
ステンレス	3	45	4725
	6	45	1695
	10	45	870
	12	45	540
	16	45	320
アルミ	3	45	7120
	6	45	3095
	10	45	1015
	12	45	745
	16	45	340

* 製造切断速度は Hypertherm ラボでのテスト結果によるものです。切断パフォーマンスを最適化するため、実際の切断速度は切断の用途によって異なることがあります。詳細は取扱説明書をご覧ください。

環境管理は Hypertherm のコアバリューです。当社の Powermax 製品は RoHS 指令を含む国際的な環境規制に準拠、あるいはそれを上回るように設計されています。

購入情報

当社の購入場所ページで認定パートナーをご覧になるか、さらにサポートが必要な場合は直接 Hypertherm までご連絡ください。

標準設定

以下に示すシステム構成は、電源装置、トーチ、ワークケーブルを含む最も一般的なものとなっています。

		75° ハンドトーチ		75° と 15° ハンドトーチ
電源装置	電圧設定	6.1 m リード	15.2 m リード	6.1 m リード
電源装置	電圧設定			リモートペンダントなし
標準電源	200 ~ 240 V CSA¹	088112	088114
CPC ポートと電圧分圧器付き電源装置	200 ~ 240 V CSA¹	088113	088115	088124
標準電源	480 V CSA¹	088126	088128
CPC ポートと電圧分圧器付き電源装置	480 V CSA¹	088127	088129
標準電源	230 V CE/CCC³	088130	088132
CPC ポートと電圧分圧器付き電源装置	230 V CE/CCC³	088131	088133
標準電源	400 V CE/CCC³	088144	088146
CPC ポートと電圧分圧器付き電源装置	400 V CE/CCC³	088145	088147

		180° 全長マシントーチ							180° 全長マシントーチと 75° ハンドトーチ
電源装置	電圧設定	7.6 m リード			10.6 m リード	15.2 m リード			6.1 m リードと 7.6 m リード
電源装置	電圧設定	リモートペンダント付き	リモートペンダントなし	I/O ケーブル付き (ペンダントなし)	リモートペンダント付き	リモートペンダント付き	リモートペンダントなし	I/O ケーブル付き (ペンダントなし)	リモートペンダント付き
CPC ポートと電圧分圧器付き電源装置	200 ~ 240 V CSA¹	088116	088121		088117	088118	088122		088123
CPC ポート、電圧分圧器、シリアルポート付き電源装置	200 ~ 240 V CSA¹			088119				088120
CPC ポートと電圧分圧器付き電源装置	230 V CE/CCC³	088134	088141		088135	088136
CPC ポート、電圧分圧器、シリアルポート付き電源装置	230 V CE/CCC³			088139				088140
CPC ポートと電圧分圧器付き電源装置	400 V CE/CCC³	088148	088155		088149	088150
CPC ポート、電圧分圧器、シリアルポート付き電源装置	400 V CE/CCC³			088153				088154

¹ 中国を除くアジアおよび南北アメリカ地域向け。
² 米国のみでの使用向け。
³ 米国を除くすべての地域での使用向け。

カスタム構成

電源装置、トーチ、消耗部品キット、ワークケーブル、その他のコンポーネントを選択してください。

電源装置オプション

	標準電源	CPC ポートと電圧分圧器付き電源装置	CPC ポート、電圧分圧器、シリアルポート付き電源装置
200 ~ 240 V CSA¹	088092	088104	088105
480 V CSA²	088095	088110	088111
230 V CE/CCC³	088093	088106	088107
400 V CE/CCC³	088094	088108	088109

¹ 中国を除くアジアおよび南北アメリカ地域向け。
² 米国のみでの使用向け。
³ 米国を除くすべての地域での使用向け。

スターターキット消耗部品オプション

カスタマイズされたシステムをご注文の際は、以下の消耗部品キットからお選びいただけます。

	ハンド	メカナイズド	タッチセンサリテニングキャップでメカナイズド
キット	428559	428560	428561

Duramax^® Lock トーチオプション

Duramax® ロボットおよびミニマシントーチ、および Duramax® Hyamp® トーチは、Powermax45 XP とも互換性があります。

	ハンドトーチ		マシントーチ		ロボットトーチ
ケーブル長	75°	15°	180°	ミニ 180°	45°	90°	180°
4.5 m			059476*	059481*
6.1 m	088164	088162
7.6 m			088167	059482*	059464*	059465*	059466*
10.6 m			088168	059483*
15.2 m	088165	088163	088169	059484*
22.8 m	059475*	059472*	059480*

* トーチ無効化スイッチなし

ケーブルオプション

	ワークケーブル	コントロールケーブル
ケーブル長	ハンドクランプ	リモートペンダント	CNC、スペードコネクター、分電圧	CNC、スペードコネクター、分電圧なし	RS-485 シリアル通信、無端子	RS-485 シリアル通信、D-sub
7.6 m	223595	128650	228350	023206	223236	223239
15.2 m	223596	128651	228351	023279	223237	223240
22.8 m	223127	128652

リソース

説明書およびドキュメント

カートリッジアダプターPowermax Duramax および Duramax Lock トーチシリーズ向け第 2 版 (日本語/Japanese)

最終更新 2023/04/24

Torches and Consumables > Brochure/Guide

PDF (612KB)

Powermax45 XP プラズマアーク切断システムサービス説明書第 2 版 (日本語 / Japanese)

最終更新 2018/08/17

Manuals/Service Information > Service Manual (SM)

PDF (31.83MB)

Powermax45 XP 取扱説明書第 4 版 (日本語 / Japanese)

最終更新 2021/01/05

Manuals/Service Information > Operator Manual (OM)

PDF (18.57MB)

すべて表示

消耗部品情報

新しい消耗部品プラットフォームにアップグレード！

Hypertherm カートリッジ消耗部品プラットフォームは、標準的なエアプラズマ消耗部品からの革新的な変化をもたらします。各一体型カートリッジは、プロセスとアンペア数ごとに最適化されており、プラズマでの切断やガウジングに必要な部品を劇的に簡素化しながら、優れた性能を確保します。

カートリッジについて詳しく見る

Hypertherm カートリッジとアダプターのアップグレード

カートリッジアダプター

カートリッジアダプターは、標準の消耗部品から新しい Hypertherm カートリッジ消耗部品プラットフォームに移行するためのオプションのアップグレードを提供します。

カートリッジアダプターは、以下のシステムおよびトーチで機能するように設計されています。アダプターを備えた Duramax^® または Duramax^® Lock トーチでカートリッジを使用する場合、自動プロセスセットアップまたはカートリッジ使用状況データを提供するためのデータはカートリッジからシステムに転送されないことに注意してください。この機能は、SmartSYNC™ トーチテクノロジーを備えた Powermax^® SYNC™ システムで利用可能です。

システム	トーチのタイプ	アダプターの部品番号
Powermax45^® XP	Duramax^® Lock ハンド、マシン、およびロボット	428951
Powermax65^®	Duramax ハンド、マシン、およびロボット
Powermax85^®
Powermax105^®

ハンドトーチ用のタッチ切断および FineCut^®

Hypertherm カートリッジ
プロセス	カートリッジ
45 A	428927
FineCut ハンド切断	428928

代替対象となる部品一式
シールド	ノズル	電極	リテイニングキャップ	渦巻きリング
220818	220941	220842 または 220777	220854	220857
220931	220930	220842 または 220777	220854	220947

これらのカートリッジは従来の消耗部品と比べて寸法が異なるため、切断用のテンプレートとガイドを使用する場合は考慮に入れる必要があります。

ドラッグカートリッジ：

切断用テンプレートとガイドを使用する場合に考慮すべき寸法が記載された DragCut カートリッジ

FineCut カートリッジ：

切断用テンプレートとガイドを使用する場合に考慮すべき寸法が記載された FineCut カートリッジ

マシントーチ用のマシンおよび FineCut^®

スタンドオフが望ましい場合、機械式カートリッジはハンドトーチで使用できます。

Hypertherm カートリッジ
プロセス	カートリッジ
45 A	428925
FineCut マシン切断	428926
オームリングキット	428895 (#420580 オームリング 3 つを含む)

代替対象となる部品一式
シールド	ノズル	電極	リテイニングキャップ	渦巻きリング
220817 または 220955	220941	220842 または 220777	220854 または 220953	220857
220948 または 220955	220930	220842 または 220777	220854 または 220953	220947

最大除去および最大制御ガウジング

Hypertherm カートリッジ
プロセス	カートリッジ
最大除去ガウジング 45 ～ 85 A	428932
最大制御ガウジング 45 ～ 85 A	428933

代替対象となる部品一式
シールド	ノズル	電極	リテイニングキャップ	渦巻きリング
220798	220797	220842	220854	220857
