Système plasma Powermax65
La source de courant plasma Powermax65® de 65 A ne sera plus fabriquée à compter de décembre 2021, et ne sera plus offerte par Hypertherm. Nous continuerons à fabriquer des torches de rechange d’origine, des consommables et des pièces de rechange. Consultez la section des torches et des consommables pour obtenir des options de mise à niveau supplémentaires.
Le service technique d’Hypertherm prend toujours en charge ce modèle.
Informations du système
Cycle de vie du produit
Numéros de référence des sources de courant concernées :
083234, 083235, 083266, 083267, 083268, 083269
Numéros de référence des systèmes concernés :
083270, 083271, 083273, 083275, 083276, 083277, 083278, 083279, 083280, 083282, 083284, 083285, 083286, 083287, 083288, 083290, 083293, 083294, 083300, 083301, 083302, 083303, 083304, 083305, 083306, 083307, 083308, 083309, 083310, 083326, 083328
| Disponibilité | |
|---|---|
| Source de courant | ⊗ |
| Torche d’origine | ✔ |
| Pièces de rechange | ✔ |
| Consommables | ✔ |
| Assistance technique | ✔ |
Spécifications
| Tensions d’entrée | CSA | 200 – 480 V, monophasé, 50/60 Hz 200 – 600 V, triphasé, 50/60 Hz |
|---|---|---|
| CE | 380/400 V, triphasé, 50/60 Hz | |
| Courant d’entrée à 9 kW | CSA | 200/208/240/480 V, monophasé, 52/50/44/22 A 200/208/240/480/600 V, triphasé, 32/31/27/13/13 A |
| CE | 380/400 V, triphasé, 15,5/15 A | |
| Courant de sortie | 20 – 65 A | |
| Tension de sortie nominale | 139 V c.c. | |
| Facteur de marche à 40 °C | CSA | 50 % à 65 A, 230 – 600 V, mono/triphasé 40 % à 65 A, 200 – 208 V, mono/triphasé 100 % à 46 A, 230 – 600 V, mono/triphasé |
| CE | 50 % à 65 A, 380/400 V, triphasé 100 % à 46 A, 380/400 V, triphasé |
|
| Tension à vide | CSA | 295 V c.c. |
| CE | 270 V c.c. | |
| Dimensions avec les poignées | 500 mm P ; 234 mm L ; 455 mm H |
|
| Poids avec torche de 7,6 m | CSA | 29 kg |
| CE | 26 kg | |
| Alimentation en gaz | Air pur, sec, exempt d’huile ou d’azote | |
| Entrée de gaz recommandée Débit/pression d’écoulement |
Coupe : 189 L/min à 5,9 bar Gougeage : 212 L/min à 4,8 bar |
|
| Longueur du câble d’alimentation | 3 m | |
| Type de source de courant | Onduleur – Transistor bipolaire à grille isolée (IGBT) | |
Fonctionnement du générateur motorisé
| Puissance d’entraînement du moteur | Courant de sortie du système | Rendement (expansion de l’arc) |
|---|---|---|
| 15 kW | 65 A | Maximum |
| 12 kW | 65 A | Limité |
| 12 kW | 40 A | Maximum |
| 8 kW | 40 A | Limité |
| 8 kW | 30 A | Maximum |
Capacité
| Capacité | Épaisseur | Vitesse de coupe |
|---|---|---|
|
Coupe |
||
| Recommandée | 20 mm (3/4 po) | 500 mm/min (20 po/min) |
| 25 mm (1 po) | 250 mm/min (10 po/min) | |
| Grossière (coupe manuelle) | 32 mm (1-1/4 po) | 125 mm/min (5 po/min) |
| Perçage * | 16 mm (5/8 po) | |
* Évaluation du perçage pour une utilisation manuelle ou avec un dispositif de réglage en hauteur de la torche automatique
| Capacité | Quantité de métal retirée | Profil de rainure |
|---|---|---|
|
Gougeage |
||
| Gougeage typique | 4,8 kg/h | 3,5 mm P x 6,6 mm L |

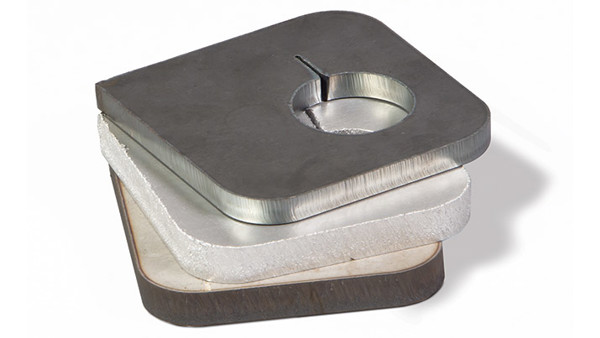

Tableau de coupe de production
| Matériau | Épaisseur | Courant | Vitesse de coupe de production * | ||
|---|---|---|---|---|---|
| pouces | mm | ampères | po/min | mm/min | |
| Acier doux | cal. 10 | 3 | 65 | 224 | 6100 |
| 1/4 | 6 | 65 | 116 | 3240 | |
| 3/8 | 10 | 65 | 62 | 1500 | |
| 1/2 | 12 | 65 | 40 | 1140 | |
| 5/8 | 16 | 65 | 26 | 650 | |
| Acier inoxydable | cal. 10 | 3 | 65 | 296 | 8260 |
| 1/4 | 6 | 65 | 96 | 2850 | |
| 3/8 | 10 | 65 | 52 | 1250 | |
| 1/2 | 12 | 65 | 32 | 920 | |
| Aluminium | 1/8 | 3 | 65 | 336 | 8800 |
| 1/4 | 6 | 65 | 152 | 4400 | |
| 3/8 | 10 | 65 | 68 | 1650 | |
| 1/2 | 12 | 65 | 48 | 1330 | |
*Les vitesses de coupe de production résultent des tests effectués en laboratoire par Hypertherm.
Les vitesses de production représentent environ 80 % de la vitesse maximale. Pour une qualité de coupe optimale, les vitesses de coupe peuvent varier en fonction des différentes applications de coupe. Pour de plus amples renseignements, se reporter au manuel de l’opérateur.
Ressources
Manuels et documents
Adaptateur pour cartouche pour les torches des séries Duramax et Duramax Lock pour Powermax Révision 2 (Français/French)
PDF (658KB)
Effectuez la mise à niveau vers la nouvelle plateforme de consommables en cartouche!
La plateforme de consommables en cartouche d’Hypertherm représente un changement révolutionnaire par rapport aux consommables pour plasma à air classiques. Chaque cartouche monobloc est optimisée en fonction du procédé et de l’intensité du courant afin d’optimiser les performances tout en simplifiant radicalement les pièces nécessaires pour le coupage et le gougeage au plasma.
Options de torches et de câbles
Options de torches Duramax
(Pour obtenir les numéros de référence des torches Duramax Hyamp, y compris les torches longues, veuillez vous référer au modèle Powermax125)
| Torches manuelles | Torches machines | Torches robotisées | |||||
|---|---|---|---|---|---|---|---|
| Longueur du câble | 75° | 15° | 180° | Mini 180° | 45° | 90° | 180° |
| 4,5 m | 059476 | 059481 | |||||
| 7,6 m | 059473 | 059470 | 059477 | 059482 | 059464 | 059465 | 059466 |
| 10,7 m | 059478 | 059483 | |||||
| 15,2 m | 059474 | 059471 | 059479 | 059484 | |||
| 22,8 m | 059475 | 059472 | 059480 | ||||
Options de câbles
| Câbles de retour | Câbles de commande | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Longueur du câble | Serre-joint | Serre-joint en C | Cosse ronde | Télécommande suspendue | CNC, connecteur à cosse rectangulaire, diviseur de tension | CNC, connecteur à cosse rectangulaire, aucun diviseur de tension | CNC, connecteur D-sub, diviseur de tension | Comm. série RS-485, sans terminaison | Comm. série RS-485, D-sub |
| 7,6 m | 223035 | 223203 | 223209 | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
| 15,2 m | 223034 | 223204 | 223210 | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
| 22,8 m | 223033 | 223205 | 223211 | 128652 | |||||
Mise à niveau vers les cartouches et les adaptateurs d’Hypertherm
Adaptateur pour cartouche
L’adaptateur pour torches à cartouche constitue une mise à niveau optionnelle permettant de passer des consommables standards à la nouvelle plateforme de consommables en cartouche d’Hypertherm. L’adaptateur pour torche permet la conversion à la plateforme de cartouches si vous possédez les systèmes et les types de torches suivants.
|
Système |
Type de torche |
Numéro de référence de l’adaptateur |
|
Powermax45® XP |
Torche Duramax® Lock manuelle, machine et robotisée |
|
|
Powermax65® |
Torche Duramax manuelle, machine et robotisée |
|
|
Powermax85® |
||
|
Powermax105® |
Coupe à la traîne et FineCut® pour torches manuelles
Coupe mécanique et FineCut® pour torches machines
Les cartouches mécanisées peuvent être utilisées sur les torches manuelles lorsqu’une distance entre la torche et la pièce est souhaitée.
|
Cartouches Hypertherm |
|
|
Procédé |
Cartouche |
|
65 A |
|
|
45 A |
|
|
Coupe FineCut mécanisée |
|
|
Ensemble de bagues de contact ohmique |
(contient 3 bagues de contact ohmique nº 420580) |
|
Remplace cet assemblage |
||||
|
Protecteur |
Buse | Électrode |
Buse de protection |
Diffuseur |
|
220817 ou |
220819 |
220842 ou 220777 |
220854 ou 220953 |
220857 |
|
220941 |
||||
|
220948 ou 220955 |
220930 |
220947 |
||
