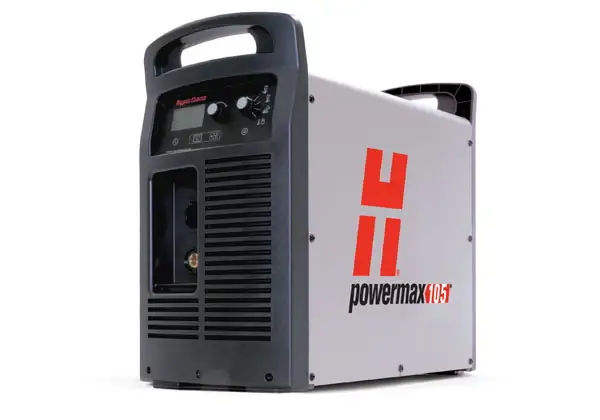

Sistema de plasma Powermax105
La fuente de energía plasma Powermax105® de 105 A se dejará de fabricar en December 2021 y Hypertherm ya no la tendrá disponible para la venta. Seguimos fabricando antorchas de repuesto, consumibles y piezas de repuesto originales. Consulte la sección Antorchas y consumibles para conocer las opciones adicionales de actualización.
El departamento de Servicio Técnico de Hypertherm sigue brindando asistencia técnica para este modelo.
Información del sistema
Ciclo de vida del producto
059390, 059391, 059392, 059430, 059431, 059432, 059433, 059393, 059410, 059411, 059412, 059370, 059371
Números de pieza de sistemas afectados:
059374, 059375, 059376, 059377, 059378, 059379, 059380, 059381, 059382, 059383, 059384, 059385, 059386, 059387, 059394, 059395, 059396, 059397, 059398, 059399, 059400, 059401, 059402, 059403, 059404, 059406, 059407, 059414, 059415, 059416, 059417, 059418, 059419, 059420, 059421, 059422, 059423, 059424, 059426, 059427, 059434, 059435, 059436, 059437, 059438, 059439, 059440, 059441, 059442, 059443, 059444, 059446, 059447, 059448, 059449, 059450, 059451, 059485, 059604, 059714
| Disponibilidad | |
|---|---|
| Fuente de energía | ⊗ |
| Antorcha original | ✔ |
| Piezas de servicio | ✔ |
| Consumibles | ✔ |
| Soporte técnico | ✔ |
Especificaciones
| Voltajes de entrada | CSA | 200 – 600 V, 3-F, 50/60 Hz |
|---|---|---|
| CE | 400 V, 3-F, 50/60 Hz 200 – 400 V, 3-F, 50/60 Hz |
|
| CCC | 380 V, 3-F, 50/60 Hz | |
| Corriente de entrada a 16,8 kW | 200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A | |
| Corriente de salida | 30 – 105 A | |
| Voltaje de salida nominal | 160 VCD | |
| Ciclo de trabajo a 40 °C | 80% a 105 A | |
| Voltaje en circuito abierto |
|
|
| Dimensiones con manijas | 592 mm P; 274 mm A; 508 mm L | |
| Peso con antorcha de 7,6 m |
|
|
| Alimentación de gas | Aire sin aceite, limpio y seco o nitrógeno | |
| Presión y rango de flujo de entrada de gas recomendados |
Corte: 217 l/min a 5,9 bar Ranurado: 227 l/min a 4,8 bar |
|
| Longitud del cable potencia de alimentación | 3 m * | |
| Tipo fuente de energía | Inversor – IGBT | |
| Requisito al motor | 30 kW plena capacidad, salida 105 A | |
| Certificaciones | CSA certificada para uso en América y Asia excepto China. CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados. CCC para uso en China. |
|
| Garantía | Las fuentes de energía tienen una garantía de 3 años y las antorchas, de 1 año. | |
*Los modelos CCC no traen cable de alimentación.
Operación con generador de energía
| Potencia nominal motor | Corriente de salida sistema | Rendimiento (alargamiento arco) |
|---|---|---|
| 30 kW | 105 A | Completo |
| 22,5 kW | 105 A | Limitado |
| 22,5 kW | 85 A | Completo |
| 15 kW | 85 A | Limitado |
| 15 kW | 65 A | Limitado |
Capacidad
| Capacidad | Espesor | Velocidad de corte |
|---|---|---|
|
Corte |
||
| Recomendado | 32 mm (1-1/4 pulg.) | 500 mm/min (20 pulg/min) |
| 38 mm (1-1/2 pulg.) | 250 mm/min (10 pulg/min) | |
| Corte de separación (corte manual) | 50 mm (2 pulg.) | 125 mm/min (5 pulg/min) |
| Perforación * | 22 mm (7/8 pulg.) | |
* Capacidad de perforación para uso manual o con control de altura de la antorcha automático
| Capacidad | Tasa de remoción de metal | Perfil de la ranura |
|---|---|---|
|
Ranurado |
||
| Ranura común | 9,8 kg/h | 6,4 mm P x 7,4 mm A |
Tabla de corte producción
| Material | Espesor | Corriente | Velocidades de corte de producción * | ||
|---|---|---|---|---|---|
| pulgadas | mm | A | pulg/min | mm/min | |
| Acero al carbono | 1/4 | 6 | 105 | 192 | 5090 |
| 3/8 | 8 | 105 | 116 | 3870 | |
| 1/2 | 12 | 105 | 76 | 2060 | |
| 3/4 | 20 | 105 | 40 | 940 | |
| Acero inoxidable | 1/4 | 6 | 105 | 224 | 6000 |
| 3/8 | 8 | 105 | 112 | 4210 | |
| 1/2 | 12 | 105 | 68 | 1860 | |
| 3/4 | 20 | 105 | 34 | 810 | |
| Aluminio | 1/4 | 6 | 105 | 265 | 7090 |
| 1/2 | 12 | 105 | 91 | 2450 | |
| 3/4 | 20 | 105 | 50 | 1190 | |
*Las velocidades de corte de producción son el resultado de las pruebas de laboratorio hechas por Hypertherm.
Las velocidades de producción son cerca del 80% de la máxima. Las velocidades de corte para una calidad de corte óptima pueden variar a base de las diferentes aplicaciones. Consulte el manual del operador para más detalles.
¡Actualícese a la nueva plataforma de cartuchos consumibles!
La plataforma de cartuchos consumibles Hypertherm representa un cambio revolucionario con respecto a los consumibles de plasma aire estándar. Cada cartucho de una pieza viene optimizado según el proceso y el amperaje para garantizar el rendimiento, mientras que se simplifica drásticamente las piezas que se necesitan para cortar o ranurar con plasma.
Opciones de antorchas y cables
Opciones de antorchas Duramax
(Para los números de pieza de las antorchas Duramax Hyamp, incluyendo las antorchas largas, vea el Powermax125®)
| Antorchas manuales | Antorchas mecanizadas | Antorchas robóticas | |||||
|---|---|---|---|---|---|---|---|
| Longitud cable | 75° | 15° | 180° | Mini 180° | 45° | 90° | 180° |
| 4,5 m | 059476 | 059481 | |||||
| 7,6 m | 059473 | 059470 | 059477 | 059482 | 059464 | 059465 | 059466 |
| 10,7 m | 059478 | 059483 | |||||
| 15,2 m | 059474 | 059471 | 059479 | 059484 | |||
| 22,8 m | 059475 | 059472 | 059480 | ||||
Opciones de cables
| Cables de tierra | Cables de control | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Longitud cable | Pinza manual | Pinza estilo C | Terminal de anillo | Interruptor de arranque remoto | CNC, conector de horquilla, con divisor de tensión | CNC, conector de horquilla, sin divisor de tensión | CNC, conector Dsub, con divisor de tensión | Comunicación serie RS-485, sin terminación | Comunicación serie RS-485, Dsub |
| 7,6 m | 223254 | 223287 | 223284 | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
| 15,2 m | 223255 | 223288 | 223285 | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
| 22,8 m | 223256 | 223289 | 223286 | 128652 | |||||
Actualización de adaptador y cartucho Hypertherm
Adaptador de cartuchos
El adaptador de cartuchos para antorcha proporciona una mejora opcional para realizar la conversión de los consumibles estándar a la nueva plataforma de cartuchos consumibles Hypertherm. El adaptador para antorcha permite la conversión a la plataforma de cartuchos, si tiene los siguientes sistemas y tipos de antorcha.
|
Sistema |
Tipo de antorcha |
Número de pieza del adaptador |
|
Powermax45® XP |
Duramax® Lock manual, mecanizada y robótica |
|
|
Powermax65® |
Duramax manual, mecanizada y robótica |
|
|
Powermax85® |
||
|
Powermax105® |
Corte con arrastre y FineCut® para antorchas manuales
|
Cartuchos Hypertherm |
|
|
Proceso |
Cartucho |
|
105 A |
|
|
85 A |
|
|
65 A |
|
|
45 A |
|
|
Corte con arrastre FineCut |
|
|
Reemplaza esta combinación |
||||
|
Escudo frontal |
Capuchón de retención |
Boquilla |
Electrodo |
Anillo distribuidor |
|
220992 |
220854 |
220990 |
220842 |
220994 |
|
220818 |
220816 |
|
||
|
220819 |
220857 |
|||
|
220941 |
|
|||
|
220931 |
220930 |
220947 |
||
Corte mecanizado y FineCut® para antorchas mecanizadas
Se pueden usar cartuchos mecanizados en antorchas manuales si se desea obtener una separación.
|
Cartuchos Hypertherm |
|
|
Proceso |
Cartucho |
|
105 A |
|
|
85 A |
|
|
65 A |
|
|
45 A |
|
|
Corte mecanizado FineCut |
|
|
Juego de anillos de sensado óhmico |
(contiene 3 anillos de sensado óhmico #420580) |
|
Reemplaza esta combinación |
||||
|
Escudo frontal |
Capuchón de retención |
Boquilla |
Electrodo |
Anillo distribuidor |
|
220993 |
220854 o 220953 (óhmico) |
220990 |
220842 o 220777 |
220994 |
|
220817 |
220816 |
|
||
|
220819 |
220857 |
|||
|
220941 |
|
|||
|
220948 o 220955 |
220930 |
220947 |
||
Ranurado de máxima remoción y máximo control
|
Cartuchos Hypertherm |
|
|
Proceso |
Cartucho |
|
Ranurado de máxima remoción de 105 A |
|
|
Ranurado de máxima remoción de 45-85 A |
|
|
Ranurado de máximo control de 105 A |
|
|
Ranurado de máximo control de 45-85 A |
|
|
Reemplaza esta combinación |
||||
|
Escudo frontal |
Capuchón de retención |
Boquilla |
Electrodo |
Anillo distribuidor |
|
220798 |
220854 |
220991 |
220842 |
220994 |
|
220797 |
220857 |
|||
|
420480 |
220991 |
220994 |
||
|
220797 |
220857 |
|||
Consumibles estándar
