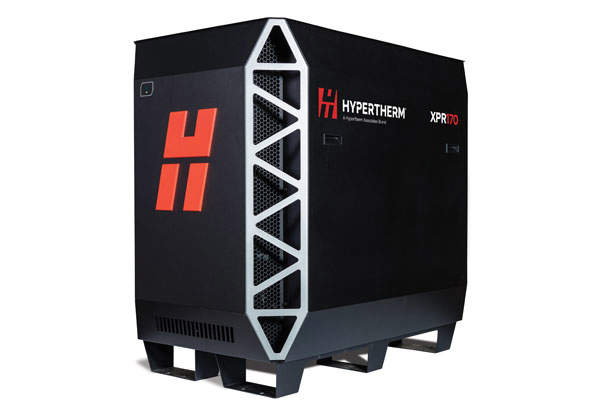

XPR170 Plasmaschneidanlagen
Die neue XPR170® ist das neuste System in der XPR®-Plasma-Produktlinie. Die XPR170 liefert X-Definition®-Verfahren der nächsten Generation bei sehr dünnen bis hin zu mittelstarken Materialien, erweitert das Plasma-Anwendungsspektrum und bietet nie dagewesene Möglichkeiten.
Sie bietet nicht nur unerreichte X-Definition-Schnittqualität bei unlegiertem Stahl, legiertem Stahl und Aluminium, die XPR170 steigert zudem die Schnittgeschwindigkeit, verbessert enorm die Produktivität, und senkt dabei die Betriebskosten. Ihre neuen bedienungsfreundlichen Features und Systemoptimierungen machen die XPR einfacher zu betreiben, minimieren die erforderlichen Bedienereingriffe und sorgen gleichzeitig für optimale Leistung und unerreichte Zuverlässigkeit.
Anlageninformationen
Vorteile
Branchenführende X-Definition-Schnittqualität
Die XPR erweitert die HyDefinition®-Schnittqualität: Sie kombiniert neue Technologie mit verbesserten Verfahren und erreicht so eine X-Definition-Schnittqualität der nächsten Generation für unlegierten Stahl, legierten Stahl und Aluminium.
- Durchgehende ISO-Bereich-2-Ergebnisse bei dünnem unlegiertem Stahl
- Durchgehende ISO-Bereich-3-Schnittqualität bei dickerem unlegiertem Stahl und legiertem Stahl
- Überragende Schnittqualität bei legiertem Stahl
- Überragende Ergebnisse bei Aluminium durch Vented Water Injection™ (VWI)
Optimierte Produktivität und niedrigere Betriebskosten
- Wesentlich geringere Betriebskosten als bei der vorhergehenden Generation
-Technologie - Erhöhte Schnittgeschwindigkeit bei dickeren Materialien
- Erhebliche Verbesserung der Standzeit der Verschleißteile bei unlegiertem Stahl
- Lochstechen von stärkeren Materialien als Plasmaanlagen der Mitbewerber
Technische Systemoptimierungen und Bedienkomfort
- Schutz vor Fehlern beim Herunterfahren verlängert die realisierte Standzeit der Verschleißteile
- Automatische Anlagenüberwachung und spezifische Fehlerbeseitigungscodes für bessere Wartungs- und Servicehinweise
- EasyConnect™-Brennerschlauchpaket und Einhand-Anschluss von Brenner und Anschlussbuchse für schnelle und einfache Wechselzyklen
- QuickLock™-Elektrode für einfachen Austausch von Verschleißteilen
- Die Stromquelle kann per WLAN mit Mobilgeräten oder Netzwerken verbunden werden, was mehrfache Anlagenüberwachung und Service möglich macht
- Mit IoT kompatibel
Fortschrittliche Prozesskontrolle und Lieferung
Vier Konsolenoptionen – Core™, CorePlus™, Vented Water Injection™ (VWI™) und OptiMix™ – bieten eine unvergleichliche Schnittqualität bei unlegiertem Stahl, doch auch bei legiertem Stahl und Aluminium liefern alle jedes Mal bessere Schneidprozesse. Alle Konsolen können vollständig über die CNC angesteuert werden. Dies sorgt für hohe Produktivität und Bedienkomfort.
Gasanschlusskonsole für Gase/Flüssigkeiten
| Core | CorePlus | Wassereinspritzung (Vented Water Injection, VWI) | OptiMix | |
|---|---|---|---|---|
| O2/N2/Luft | X | X | X | X |
| Ar | X | X | X | |
| F5/Ar/H2O | X | X | ||
| H2-N2-Ar-Gemisch | X |
Spezifikationen
| Maximale Leerlaufspannung (U0) | 360 VDC |
| Maximaler Ausgangsstrom | 170 A |
| Maximale Ausgangsleistung | 35,7 kW |
| Ausgangsspannung | 50 VDC–210 VDC |
| 100 % Nenn-Lichtbogen-Spannung | 210 V |
| Nenn-Einschaltdauer | 100 % bei 35,7 kW, 40° C (104° F) |
| Betriebsumgebungstemperatur-Bereich: | -10° C–40° C (14° F–104° F) |
| Leistungsfaktor | 0,98 bei 35,7 kW |
| Kühlung | Gebläselüftung (Klasse F) |
| Isolierung | Klasse H |
| EMV-Klassifizierung (nur bei CE-Modellen) | Klasse A |
| Hebepunkte |
Traglast der oberen Tragöse 454 kg (1.000 lb.) Stapler-Aussparungen an der Unterseite |
Betriebsdaten
| Unlegierter Stahl | mm | Zoll | |
|---|---|---|---|
| Lochstechkapazität | (Argon-unterstütztes Sekundärgas) | 40 | 1–9/16 |
| (Luft als Sekundärgas) | 35 | 1–3/8 | |
| Trennschnitt | 60 | 2–3/8 | |
| Legierter Stahl | |||
| Lochstechkapazität | 22 | 7/8 | |
| Trennschnitt | 38 | 1–1/2 | |
| Aluminium | |||
| Lochstechkapazität | 25 | 1 | |
| Trennschnitt | 38 | 1–1/2 | |
Dies stellt keine vollständige Liste verfügbarer Verfahren oder Materialstärken dar.
| Konsole | Schneidgase | Strom (A) | Stärke (mm) | Ungefähre Schnittgeschwindigkeit (mm/min) | Stärke (Zoll) | Ungefähre Schnittgeschwindigkeit (Zoll/min) |
|---|---|---|---|---|---|---|
| Unlegierter Stahl | ||||||
| Core™, CorePlus™, VWI™ und OptiMix™ | O2 Plasma | 30 | 0,5 | 5348 | 0.018 | 215 |
| O2 Schutzschild | 3 | 1153 | 0,135 | 40 | ||
| 5 | 726 | 3/16 | 30 | |||
| O2 Plasma | 50 | 3 | 3820 | 0,105 | 155 | |
| Sekundärgas Luft | 5 | 2322 | 3/16 | 95 | ||
| 8 | 1369 | 5/16 | 55 | |||
| O2 Plasma | 80 | 3 | 5582 | 0,105 | 225 | |
| Sekundärgas Luft | 6 | 3048 | 1/4 | 110 | ||
| 12 | 1405 | 1/2 | 55 | |||
| O2 Plasma | 130 | 3 | 6502 | 0.035 | 240 | |
| Sekundärgas Luft | 10 | 2680 | 3/8 | 110 | ||
| 38 | 256 | 1–1/2 | 10 | |||
| O2 Plasma | 170 | 6 | 5080 | 1/4 | 200 | |
| Sekundärgas Luft | 12 | 3061 | 1/2 | 115 | ||
| 25 | 1175 | 1 | 45 | |||
| 60 | 152 | 2–3/8 | 6 | |||
| Legierter Stahl | ||||||
| Core, CorePlus, VWI und OptiMix | N2 Plasma | 40 | 0,8 | 6100 | 0,036 | 240 |
| N2 Schutzschild | 3 | 2683 | 0,105 | 120 | ||
| 6 | 918 | 1/4 | 32 | |||
| VWI und OptiMix | F5 Plasma | 80 | 3 | 4248 | 0,135 | 140 |
| N2 Schutzschild | 6 | 1916 | 1/4 | 70 | ||
| 12 | 864 | 1/2 | 34 | |||
| OptiMix | H2-Ar-N2 Plasma | 170 | 10 | 1975 | 3/8 | 80 |
| N2 Schutzschild | 12 | 1735 | 1/2 | 65 | ||
| 38 | 256 | 1-1/2 | 10 | |||
| VWI und OptiMix | N2 Plasma | 170 | 10 | 1975 | 3/8 | 80 |
| H2O-Schutzschild | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1-1/2 | 17 | |||
| Aluminium | ||||||
| Core, CorePlus, VWI und OptiMix | Luftplasma | 40 | 1,5 | 4799 | 0,036 | 240 |
| Sekundärgas Luft | 3 | 2596 | 1/8 | 85 | ||
| 6 | 911 | 1/4 | 32 | |||
| VWI und OptiMix | N2 Plasma | 80 | 3 | 3820 | 1/8 | 140 |
| H2O-Schutzschild | 6 | 2203 | 1/4 | 80 | ||
| 10 | 956 | 1/2 | 28 | |||
| N2 Plasma | 130 | 6 | 2413 | 1/4 | 95 | |
| H2O-Schutzschild | 10 | 1702 | 3/8 | 70 | ||
| 20 | 870 | 3/4 | 35 | |||
| N2 Plasma | 170 | 10 | 1994 | 3/8 | 80 | |
| H2O-Schutzschild | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1-1/2 | 17 | |||
| OptiMix | H2-Ar-N2 Plasma | 170 | 10 | 3334 | 3/8 | 135 |
| N2 Schutzschild | 20 | 1213 | 3/4 | 50 | ||
| 38 | 384 | 1-1/2 | 15 | |||
Kaufinformationen
Besuchen Sie unsere Seite „Händleradressen“, um einen Vertriebspartner zu finden, oder kontaktieren Sie Hypertherm direkt, wenn Sie weitere Fragen haben.
Ressourcen
Handbücher und Dokumente
.XPR Schneidtabellen Betriebsanleitung Revision 6 (Deutsch/German)
Letzte Aktualisierung
14.08.2023
PDF (16.06MB)
XPR-Brenner
XPR-Verschleißteile
Düsen und Elektroden sind in unterschiedlichen Mengen verfügbar. Wenden Sie sich bitte an den autorisierten Vertriebspartner von Hypertherm, um Ihre Verschleißteile-Bestellung aufzugeben. Ihre Verschleißteile können etwas von den hier abgebildeten abweichen.
Unlegierter Stahl
| Stromstärke | Prozess | Schutzschild kappe |
Schutzschild | Düsen- Brennerkappe |
Düse | Wirbelring | Elektrode | Wasserrohr |
|---|---|---|---|---|---|---|---|---|
| 30 A | O2/O2 | 420200 | 420228 | 420365 | 420225 | 420407 | 420222 | 420368 |
| 50 A | O2/Luft | 420200 | 420237 | 420365 | 420234 | 420233 | 420231 | 420368 |
| 80 A | O2/Luft | 420200 | 420246 | 420365 | 420243 | 420242 | 420240 | 420368 |
| 130 A | O2/Luft | 420200 | 420255 | 420365 | 420252 | 420242 | 420249 | 420368 |
| 170 A | O2/Luft | 420200 | 420513 | 420365 | 420261 | 420260 | 420258 | 420368 |
Nicht eisenhaltig
| Stromstärke | Prozess | Schutzschild kappe |
Schutzschild | Düsen- Brennerkappe |
Düse | Wirbelring | Elektrode | Wasserrohr |
|---|---|---|---|---|---|---|---|---|
| 40 A | N2/N2 | 420200 | 420291 | 420365 | 420288 | 420314 | 420303 | 420368 |
| Luft/Luft | 420200 | 420291 | 420365 | 420288 | 420314 | 420294 | 420368 | |
| 60 A | N2/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420296 | 420323 | 420303 | 420368 | |
| Luft/Luft | 420200 | 420309 | 420365 | 420297 | 420323 | 420294 | 420368 | |
| 80 A | N2/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420290 | 420323 | 420303 | 420368 | |
| Luft/Luft | 420200 | 420309 | 420365 | 420306 | 420323 | 420294 | 420368 | |
| 130 A | N2/N2 | 420200 |
420318 |
420365 |
420315 |
420314 | 420356 | 420368 |
| H2-Ar-N2/N2 | 420200 | 420318 | 420365 | 420315 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420469 | 420365 | 420315 | 420314 | 420356 | 420368 | |
| 170 A | N2/N2 | 420200 | 420327 | 420365 | 420324 | 420314 |
420356 |
420368 |
| H2-Ar-N2/N2 | 420200 | 420327 | 420365 | 420324 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420472 | 420365 | 420324 | 420314 | 420356 | 420368 | |
| Luft/Luft | 420200 | 420513 | 420365 | 420524 | 420260 | 420258 | 420368 |
Starter-Sets für XPR170
| Teile-Nummer | Beschreibung |
|---|---|
| 428842 | XPR170-Verschleißteile für unlegierten Stahl, Starter-Set (inklusive Brenner) |
| 428841 | XPR170-Verschleißteile für Nicht-Eisenmetalle, Starter-Set (inklusive Brenner) |
| 428840 | XPR170-Verschleißteile für unlegierten Stahl, Starter-Set |
| 428843 | XPR170-Verschleißteile für Nicht-Eisenmetalle, Starter-Set |
| 428944 | XPR170 mit Core-Konsole, Verschleißteile für Nicht-Eisenmetalle, Starter-Set |
